बेली स्टील ब्रिज प्यानल

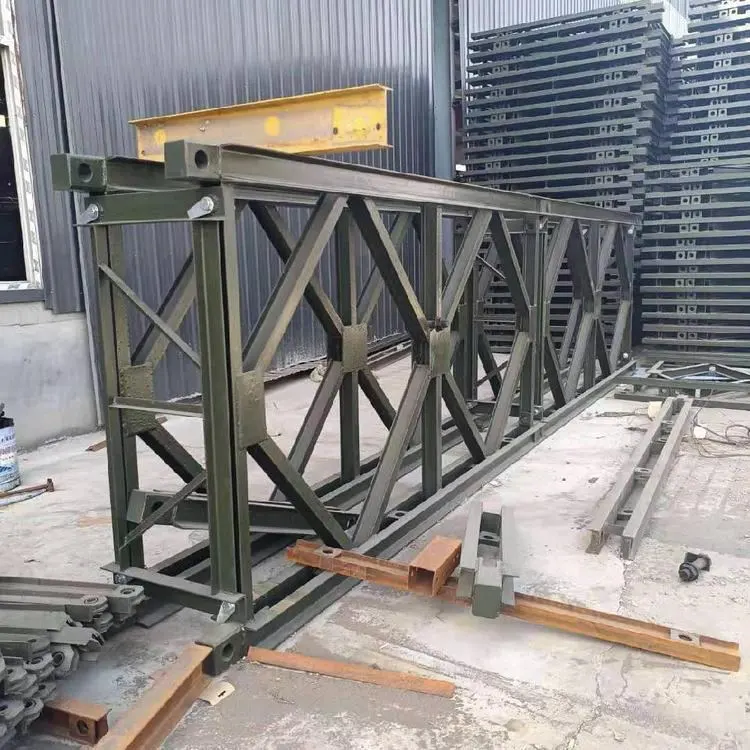

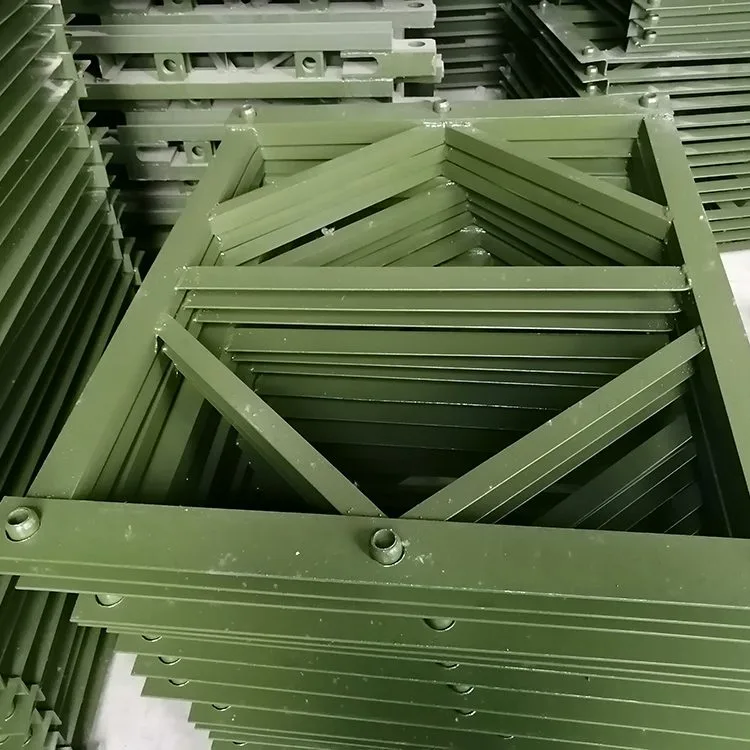

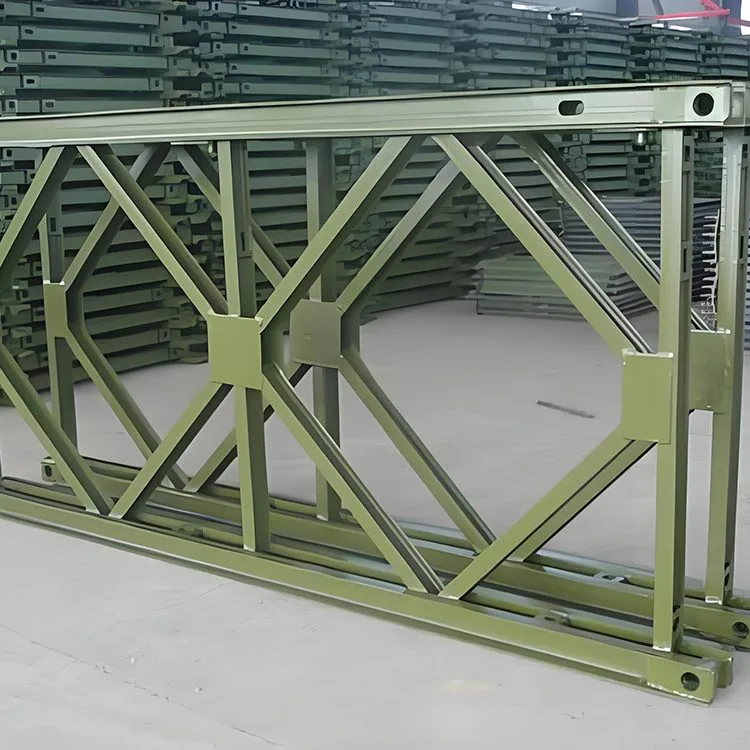

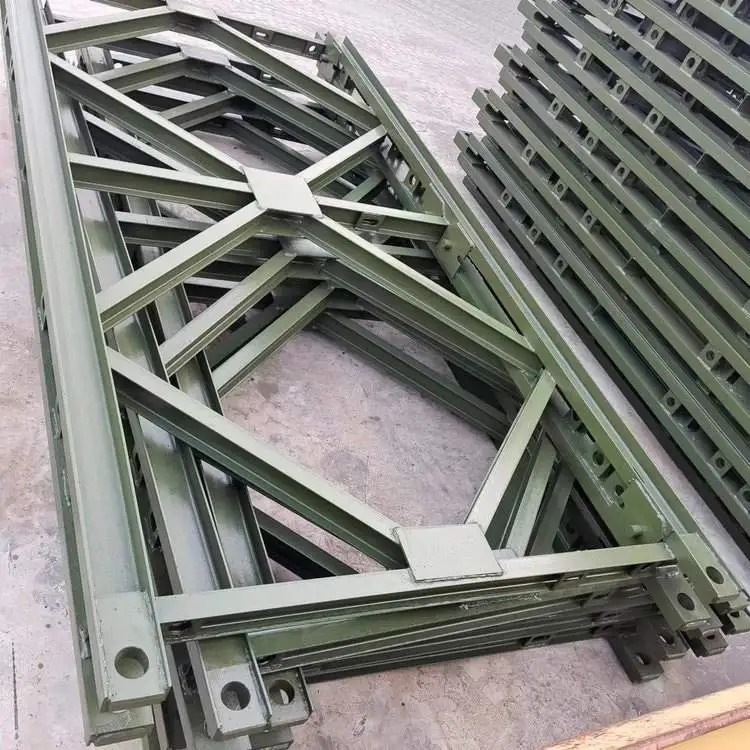

बेली स्टिल ब्रिज प्यानल सामान्यतया माथिल्लो र तल्लो तार, ठाडो कम्पोनेन्ट र विकर्ण कम्पोनेन्टहरूद्वारा वेल्डेड हुन्छ। माथिल्लो र तल्लो तारहरूको शीर्षमा, त्यहाँ पुरुष र महिला जडानहरू छन्, सामान्यतया कोष्ठकहरू जडान गर्नका लागि पिन प्वालहरूले सुसज्जित हुन्छन्। प्रत्येक तार दुई नम्बर 10 च्यानल स्टिलहरू मिलेर बनेको हुन्छ जुन ब्याक-टु-प्याक जोडिएको हुन्छ। तल्लो तारमा सामान्यतया धेरै स्टिल प्लेटहरू हुन्छन् जसमा गोल प्वालहरू वेल्डेड हुन्छन्। बोल्ट प्वालहरू माथिल्लो र तल्लो तारहरू भित्र अवस्थित हुन्छन् र प्रबलित तारहरू र डबल-लेयर ट्रसहरू जडान गर्न प्रयोग गरिन्छ। माथिल्लो तार भित्र चार बोल्ट प्वालहरू छन्, जुन समर्थन फ्रेम जडान गर्न प्रयोग गरिन्छ। बीचमा दुईवटा प्वालहरू एउटै क्रस-सेक्शन भित्र ट्रसहरूको डबल वा बढी पङ्क्तिहरू जडान गर्न प्रयोग गरिन्छ, र दुवै छेउमा दुईवटा प्वालहरू क्रस-सेक्शनहरू जडान गर्न प्रयोग गरिन्छ। जब बेली ब्रिज खण्डहरूको धेरै पङ्क्तिहरू बीम वा स्तम्भहरूको रूपमा प्रयोग गरिन्छ, समर्थन फ्रेमहरू माथिल्लो र तल्लो खण्डहरू बीचको जोडहरूलाई सुदृढ गर्न प्रयोग गरिन्छ। निर्माण प्रक्रियाको क्रममा, बेली ब्रिजको प्रत्येक खण्डमा बोल्टको कडापन, कम्पोनेन्टहरूको क्षय अवस्था, र पिनको कसिलोपन साप्ताहिक रूपमा निरीक्षण गरिनुपर्छ, र आवश्यकता अनुसार समायोजन गरिनुपर्छ।

बेली स्टिल ब्रिज प्यानलहरू विस्तार र जडान भएपछि, तिनीहरू तेर्सो वा ठाडो रूपमा बीम वा स्तम्भहरूको रूपमा राख्न सकिन्छ। विभिन्न विधानसभा विधिहरू अनुसार, त्यहाँ दुई प्रकारका छन्: फ्रेम स्तम्भहरू र टावर स्तम्भहरू। जब तीन वा चार ट्रस स्ल्याबहरू समानान्तर राखिन्छन् र समर्थन फ्रेमहरू मार्फत जडान हुन्छन्, गठन गरिएको स्तम्भ एक फ्रेम स्तम्भ हो। जब चार ट्रस प्यानलहरू एकअर्कासँग 90 डिग्रीमा राखिन्छन् र कुना कोष्ठकहरू र समर्थन फ्रेमहरू मार्फत जडान हुन्छन्, परिणामस्वरूप स्तम्भ टावर स्तम्भ हो।

आवेदन परिदृश्यहरू

बेली स्टिल ब्रिज प्यानल राजमार्ग पुलहरू, ग्यान्ट्री क्रेन एसेम्बलीहरू, गाइड बीमहरू, ब्रिज इरेक्शन मेसिनहरू, सस्पेन्सन प्लेटफर्महरू, इत्यादिका लागि प्रयोग गर्न सकिन्छ। बेली ट्रस संयुक्त ग्यान्ट्री क्रेनलाई ग्यान्ट्री फ्रेमको लागि पूर्वनिर्मित राजमार्ग स्टिल ब्रिज कम्पोनेन्टहरूसँग भेला गरिन्छ। यसको स्प्यान र स्तम्भको उचाइ विभिन्न कार्य साइटहरूमा अनुकूलन गर्न समायोज्य छन्। यो राजमार्ग, रेलवे, नगरपालिका कार्यहरू, भवनहरू, र पानी संरक्षण जस्ता निर्माण परियोजनाहरूमा व्यापक रूपमा लागू हुन्छ, साथै पुल निर्माण भण्डारण यार्डहरूमा पूर्वनिर्मित कम्पोनेन्टहरू उठाउने र सार्ने र पुल पियरहरूको छेउमा ठूला बीमहरूको ढुवानीमा।
